- 產品介紹

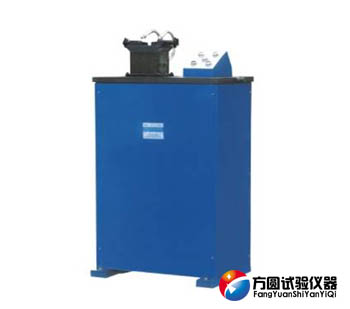

L71-UV型沖擊試樣缺口專用電動拉床又名UV-2D型沖擊試樣缺口專用電動拉床，為了在試驗材料的確抗沖擊強度中，取得精確可信的試驗數據，一方面需要具備一定精度的沖擊試驗機，另一方面就是我們不得不采用車銑刨鉗磨等各種設備，花費大量的時間以制備合格的試樣。為了滿足用戶需要，減少試樣制備過程中的困難，尤其是試樣缺口制造的困難，我們根據外該領域內的各種先進經驗研制開發了試樣缺口專用拉床，型號為：電動L71-UV或UU-2D，完全符合GB/T229-1994《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口精度的要求。該機具有精度高,壽命長,噪音低,造型美觀等優點,是各行業廣大用戶的機型。
工作原理：
主電機帶動螺母旋轉絲杠上下運動，帶動裝有U、V型拉刀的導軌，以完成刀升和切削過程。潤滑電機旋轉，帶動同軸安撫育的齒輪泵轉動，泵出的油液經節流后送入導軌，進行潤滑，同時對拉刀切削刃進行冷卻。
方案描述：
1.工作部分：安裝V型U型缺口專用拉刀各一把，一次拉削可加工兩種缺口的試樣各一塊，或只加工其中一種，拉刀定位座具有通用性，根據用戶特殊需要，只要符合本機性能，也可換其它特殊專用拉刀。
2.電器控制部分： 具有到位自動停機，電源三相相序錯自動斷電控制保護，防止失控造成機械偉動的損害
3.潤滑冷卻部分：采用齒輪泵供油，設計有油量調節裝置，采用了萬向節新型噴油嘴，可方便地調節油流量的大小，供給切削刃以潤滑和冷卻效果。
4.輔助裝置：本機具有潤滑油過濾，鐵屑收集等輔助裝置，在保證安全高交加工的同時，使機器內部環境更干凈衛生，鐵屑清除方便。
L71-UV|UU-2D沖擊試樣缺口專用電動拉床主要技術參數：
| 1 | 加工試樣缺口類型 | V型2mmU型（符合GB/T229-1994） |
| 2 | 被加工試樣尺寸 | 10±0.05×10±0.1×55±0.6 |
| 3 | 拉削速度 | 2.5m/min |
| 4 | 工作行程 | 330mm |
| 5 | 外形尺寸 | 460mm× 610mm × 1400mm |
| 6 | 功率 | 500w |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
L71-UV(UV-2D)沖擊試樣缺口專用電動拉床結構特點
1.工作部分：
安裝U型（5mm）缺口專用拉刀兩把，一次拉削可加工兩塊試樣，或只加工其中一塊，拉刀定位座具有通用性；根據用戶特殊需要，只要符合本機性能，也可換用其它特殊專用拉刀。
2.電氣控制部分：
具有到位自動停機，電源三相相序自動斷電控制保護功能，防止因失控而造成的機械震動損害。
3.潤滑冷卻部分：
采用齒輪泵供油，設計有油量調節裝置，采用了萬向節新型噴油嘴，可方便地調節油流量的大小，供給切削刃以潤滑和冷卻效果。
4.輔助裝置：
本機具有潤滑油過濾，鐵屑收集等輔助裝置，在保證安全高效加工的同時，使機器內部環境更干凈衛生，鐵屑清除方便。
L71-UV(UV-2D)沖擊試樣缺口專用電動拉床操作規程
1.打開供給機器的電源總開關，機器控制面板電源停止按鈕指示紅燈亮，機器已處于通電狀態。按下電源開按鈕電器控制部分正常上電。
2.按下油泵按鈕指示燈亮，噴油嘴有油液流出。
3.按下升刀按鈕，升刀指示燈亮，拉刀上升。
4.拉刀到達準備位置，這時升刀自動停，升刀指示燈熄滅。
5.將試樣放置于試樣定位座上，轉動手輪將試樣夾緊。
6.按下切削按鈕，切削按鈕指示燈亮，拉刀下行進行切削。
7.切削完畢自動停機，切削按鈕指示燈熄滅。
8.轉動手輪松開，取出試樣。
9.若不需要則按下沖擊試樣缺口專用電動拉床的停按鈕，油泵按鈕指示燈熄滅。關閉電源總開關。
