- 產品介紹

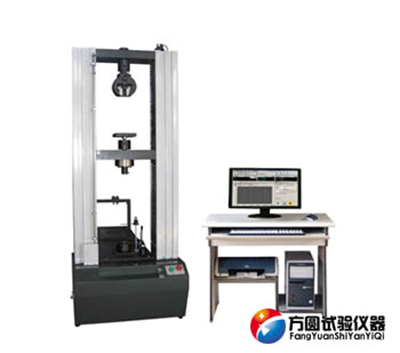

濟南方圓生產的WDW-200E微機控制腳手架扣件試驗機主要適用于建筑工程中，對外徑為 Φ48.3mm的鋼管腳手架用直角扣件、旋轉扣件、對接扣件及底座進行抗滑、抗破壞、扭轉剛度、抗拉、抗壓的所有力學性能的檢測。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整?？赏瓿勺畲蟪休d拉力、抗拉強度、伸長變形、延伸率等技術指標的檢測。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可連接打印機進行打印輸出。
◆以Windows為操作平臺的基于數據庫技術的控制與數據處理軟件采用了虛擬儀器技術代替?zhèn)鹘y(tǒng)的數碼管、示波器，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便；插裝在PC機內的雙通道全數字程控放大器實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零和標定，無任何模擬調節環節，控制電路高度集成化，完全取消了電位器等機械調整器件，結構簡單，性能可靠。上述各項技術的綜合應用，保證了該機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現恒力、恒位移、恒應變、等速度載荷循環、等速度變形循環等試驗。用戶可以使用PC機專家系統自主設置恒應力、恒應變、恒位移等控制模式，各種控制模式之間可以平滑切換。實現了符合GB、、JIS、ASTM、DIN等多種標準的數據處理，特別是具有良好的擴展性，處理結果可以ASCII碼的形式進行磁盤存儲。為試驗數據的再分析、數據庫管理、網絡傳輸?shù)群筇幚硖峁┝朔奖恪?/span>
依據標準
1）GB/T2611-2007《試驗機通用技術要求》
2）GB/T228-2010《金屬材料室溫拉伸試驗方法》
3）GB/T16491-2008《電子萬能材料試驗機》
4）JJF1103-2003《萬能試驗機計算機數據采集系統評定》
5）GB/T16825-1997《拉力試驗機檢驗》
6）GB15831-2006《鋼管腳手架扣件》
7）GB24910-2010《鋼板沖壓扣件》
8）JJG139－2014《拉力壓力和萬能試驗機》
技術參數：
|
序號 |
項目名稱 |
鋼管腳手架扣件試驗機 |
|
1 |
設備型號 |
WDW-200E |
|
2 |
試驗機精度等級 |
0.5級 |
|
3 |
最大試驗力（雙傳感器） |
200KN\5KN |
|
4 |
試驗力測量范圍 |
0.8KN-200KN\0.02KN-5KN |
|
5 |
試驗力示值相對誤差 |
優于示值的±0.5% |
|
6 |
試驗力分辨率 |
最大試驗力的1/±500000 |
|
7 |
試驗力最小讀數 |
500KN的0.01KN\5KN的0.001N |
|
8 |
變形測量范圍 |
0.2%-100%FS |
|
9 |
變形示值相對誤差 |
優于示值的±0.5% |
|
10 |
變形分辨率 |
最大變形量的1/±500000 |
|
11 |
位移示值相對誤差 |
優于示值的±0.5% |
|
12 |
位移最小讀數 |
0.001㎜ |
|
13 |
力控速率調節范圍 |
0.002-5%FS/S |
|
14 |
力控速率相對誤差 |
設定值的±0.5%以內 |
|
15 |
變形速率調節范圍 |
0.002—5%FS/S |
|
16 |
變形控制速率相對誤差 |
速率 < 0.05%FS時，為設定值的±2%以內； |
|
17 |
橫梁速度調節范圍 |
0.001—500mm/min；（區間內速度可任意設定） |
|
18 |
橫梁速度相對誤差 |
速率 < 0.001mm/min時，設定值的±1.0%以內； |
|
19 |
恒試驗力力控制范圍 |
0.2%--100%FS |
|
20 |
恒變形控制范圍 |
0.2%--100%FS |
|
21 |
恒位移控制范圍 |
0.2%--100%FS |
|
22 |
恒試驗力力控制精度 |
設定值<10%FS時，為設定值的±0.5%以內； |
|
23 |
恒變形控制精度 |
|
|
24 |
恒位移控制精度 |
|
|
25 |
有效拉伸空間 |
＞750㎜（支持定制） |
|
26 |
有效壓縮空間 |
＞750㎜（支持定制） |
|
27 |
橫梁移動空間 |
＞1000㎜（支持定制） |
|
28 |
有效試驗寬度 |
450㎜（支持定制） |
|
29 |
直角扣件抗滑移系數測量裝置 |
1、Δ1使用高精度光電編碼器 |
|
30 |
直角扣件扭轉剛度 |
1、力值測量使用5KN傳感器 |
|
31 |
旋轉扣件抗滑移系數測量裝置 |
1、Δ1使用高精度光電編碼器 |
|
32 |
保護裝置（自動停機） |
過載,過壓，過流，限位保護 |
|
33 |
主機外形尺寸 |
約960*780*2420mm |
|
34 |
電源 |
220V±10% 50HZ，2.5kW |
|
35 |
主機重量 |
約1260KG |
|
36 |
適合國標 |
GB\T15831-2006鋼管腳手架扣件 |
|
37 |
能夠完成的試驗項目 |
鋼管腳手架扣件 |
|
38 |
可選試驗項目 |
1、安全網力學輔具 |
|
39 |
試驗標準選配 |
1、內置數百種GB、行業標準、國際標準 |
|
40 |
試驗條件 |
1、環境溫度:10度～35度,相對濕度≤80%； |
