一、產品概述：

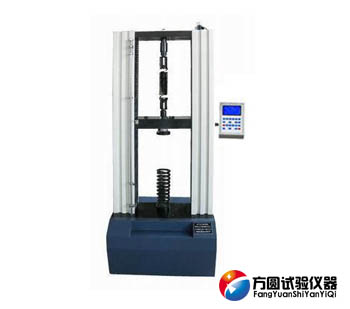

　　TLS系列全自動彈簧拉壓試驗機(門式)依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。TLS系列全自動彈簧拉壓試驗機（門式）能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

 　　二、主要技術指標：

 　　1、樣式：門式；

 　　2、最大試驗力： 10KN、20KN、50 KN；

 　　3、試驗力分檔：×1、×2、×5、×10、四檔；

 　　4、量程: 2%-100%；

 　　5、試驗力準確度：±1%；

 　　6、位移分辨率： 0.01mm；

 　　7、位移測量準確度：± 1%；

 　　8、拉伸行程： 700mm（可增大）；

 　　9、壓縮行程： 700mm（可增大）；

 　　10、試驗行程：700mm（可增大）；

 　　11、位移速度控制范圍： 0.05mm～500mm分檔可調；

 　　12、位移速度控制精度：± 1%；

 　　13、試驗機級別： 1級；

 　　14、變形示值誤差：≤±（ 50+0.15L）；

 　　15、外觀：應符合GB/T2611要求；

 　　16、成套性：符合標準要求；

 　　17、保護功能：試驗機有過載保護功能；

 　　18、供電電源：220V,50Hz；

 　　三、功能介紹：

 　　1.自動標定：系統可自動實現示值準確度的標定；

 　　2.可自動求取位移對應的力值；

 　　3.檔位轉換：根據試驗力的大小切換到適當?shù)牧砍蹋源_保測量數據的準確性；

 　　4.自動顯示：在整個試驗過程中，實時顯示試驗力、峰值、試驗狀態；

 　　5.自動控制：試驗參數輸入完畢,可自動完成試驗過程；

 　　6.破斷判斷:試樣斷裂后,移動橫梁自動停止移動；

 　　7.限位保護:具有機械和程控兩級限位保護功能。

 　　四、TLS全自動彈簧拉壓試驗機系統配置：

 　　1.主機一臺；

 　　2.專用拉伸、壓縮輔具各一套（滿足用戶要求）；

 　　3交流伺服電機及交流伺服調速系統各一套；

 　　4.精密減速機一套；

 　　5.高精度負荷傳感器一只；

 　　6.單片機控制系統一套。

　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：

 　　TLS全自動彈簧拉壓試驗機控制電路高度集成化

 　　條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

 　　自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

 　　自動標定：系統可自動實現示值準確度的標定；

 　　自動保存：試驗結束，試驗數據和曲線自動保存；

 　　過程實現：試驗過程、測量、顯示和分析等均由微機完成；

 　　試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；

 　　顯示方式：數據和曲線隨試驗過程動態顯示；

 　　曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

 　　曲線選擇：可根據需要選擇力-位移、力-時間、位移-時間等曲線進行顯示和打印；

 　　試驗報告：可按用戶要求的格式編制報告并打印；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。

 　　限位保護：具有程控和機械兩級限位保護；

 　　自動停機：試樣斷裂后，移動橫梁自動停止；

 　　過載保護：當負荷超過各檔最大值的3-5%時，自動停機；

 　　自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。

 　　彈簧拉壓試驗機開機后無顯示

 　　1.是否正常供電：用電筆或萬用表測量220V電壓

 　　2.TLS系列全自動彈簧拉壓試驗機電源插座的保險管是否燒壞：打開機身插座，取出保險管檢查是否熔斷

 　　3.開機時是否有蜂鳴聲：如果有蜂鳴聲說明機器運行，應該是顯示屏松動或故障

 　　4.開機時無蜂鳴聲：打開TLS系列全自動彈簧拉壓試驗機后蓋檢查與變壓器的各連線是否脫落，電路板上的電源插頭是否脫落，若無脫落，可測量開關電源輸出是否為12V和5V

　　5.若上述檢測均正常，可與我方圓廠家聯系
