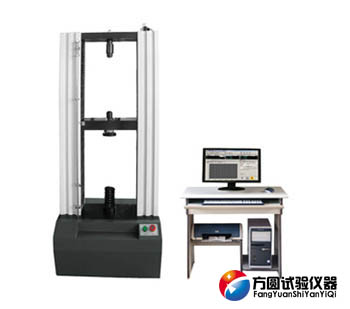

QTS-W系列微機控制氣彈簧性能試驗機是按照國標QC/T207-1996和JB/T8064.1~ 8064.2-96規定的氣彈簧試驗規范而設計制造的專用測試設備。可自動完成氣彈簧的整個循環測試環境，也可單獨測定氣彈簧某個參數，并自動打印出試驗結果。

 　　適用范圍：

 　　適用于氣體彈簧的拉力、壓力、位移、曲線等試驗和分析。

 　　主要功能特點：

 　　1、通過變形測力值

 　　2、通過高度測力值

 　　3、通過力值測變形

 　　4、通過力值測高度

 　　5、能夠?qū)椈蛇M(jìn)行分選，選出合格彈簧

 　　6、win98操作平臺：人機對話

 　　7、試驗結果試驗數據及力位移曲線屏幕顯示。

 　　8、曲線遍歷：可逐點查看試驗曲線的力值和變形數據。

 　　9、局部放大曲線上的任意段可進行放大、分析。

 　　10、打印內容：試件參數、試驗數據、曲線、檢測報告等

 　　主要技術參數：

 　　1、樣式：門式結構

 　　2、最大試驗力：10KN,20KN,50KN,10KN

　　3、試驗力分檔：×1、×2、×5、×10、四檔

 　　4、最小讀數值：1N

　　5、試驗力準確度；±1%

　　6、位移分辨率：0.01mm

　　7、位移測量準確度：±1%

　　8、拉伸行程：700mm

　　9、壓縮行程：700mm

　　10、試驗行程：700mm

　　11、速度控制范圍： 1mm/min～300mm/min

　　12、速度控制精度：±1%；

 　　13、試驗機級別：1級

 　　14、變形示值誤差：≤±（50+0.15L）

 　　16、保護功能：機械、程序雙保護

 　　17、供電電源：220V，50Hz

　　19、噪音：≤50 dB（A）

　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



　　氣彈簧性能試驗機故障檢修方法

 　　1、開關無顯示 檢查220V電源及微機系統供電是否正常？若熔絲斷開，應予以更換；

 　　2、若電源插頭接觸不良，也應予以更換；

 　　3、若電源變壓器有輸人無輸出，則更換變壓器或重新繞制變壓器；

 　　4、若穩壓電路不正常，則檢查相應的橋路二極管和濾波電容以及相應的連接線路，損壞的予以更換，虛焊或開路的應予以重新焊接。

 　　5、檢查數字電路電壓是否為+5V？若沒有，則為穩壓電源到數字之間的連接出現虛焊或開路，應重新焊接；

 　　6、檢查5V負載電路中有無短路點？若有則予以清除，并進行清洗干燥處理，或更換元器件。

 　　7、檢查數碼管電壓是否正常？檢查傳感器是否正常？若以上情況均正常，則運算放大器損壞，應予以更換。示值飄移或亂跳 若電源220V電壓不穩定，則需配置一臺穩壓電源。若放大器輸出電壓不穩定，則更換放大器。

 　　8、檢查CPU頻率（11.0592MHz）及比較電壓是否穩定或發生漂移？若存在虛焊問題，應重新焊接；若元器件性能變差，應予以更換檢查電路板是否受潮或有油污，進行必要清洗并做好干燥處理工作。

 　　氣彈簧性能試驗機測試中的條件

 　　1、壓頭軸線應當通過QTS-W微機控制氣彈簧性能試驗機壓頭角錐的頂尖，其偏離度不應超過0.03毫米。

 　　2、QTS-W氣彈簧試驗機金剛石壓頭的角錐應該無裂紋或者傷痕等表面缺陷。

 　　3、在綜合檢查QTS-W試驗機的壓頭時，其硬度值誤差不應超過±1%。

 　　4、角錐相對面夾角應為136度，其誤差不應大于±30'。

 　　5、角錐棱線應當交于一點，其橫刃長不應大于0.002毫米。

 　　6、角錐四個面應當對稱于壓頭軸線，其各面與軸線夾角應為68度，其誤差不應大于± 30'。
